W projekcie SKN MegaVolt występują wysokie napięcia! Prace i uruchomienia wykonywane były pod opieką doświadczonych pracowników/ starszych członków Koła z odpowiednimi uprawnieniami. Koło nie ponosi odpowiedzialności za jakąkolwiek próbę odtwarzania projektu!
Dzisiaj przeprowadziliśmy eksperymenty z podciśnieniem. Do eksperymentów przygotowywaliśmy się od zeszłego tygodnia. Cała instalacja jest na chwilę obecną dość prowizoryczna, jednak w przyszłości najprawdopodobniej zostanie rozbudowana i wykorzystana do osuszania oleju transformatorowego (przeznaczanego do ćwiczeń dydaktycznych w laboratorium). Budowę rozpoczęliśmy od uruchomienia pompy próżniowej BL8-P produkcji UNITRA-UNIMA Zakład Techniki Próżniowej w Koszalinie odstawionej w magazynie A1. Prawdopodobnie nie była używana od ponad 20 lat, a pracownicy nie potrafili dokładnie określić, czy została odstawiona sprawna czy też nie. Zdecydowaliśmy się jedynie na zmianę oleju w samej pompie, ponieważ olej taki po około roku eksploatacji traci swoje właściwości. Zalaliśmy oczywiście P-1 produkcji Naftochemu (dedykowany), dzięki uprzejmości zakładu udało się zakupić niewielką ilość oleju, a nie hurtową beczkę. Pompę wstępnie uruchomiliśmy już w piątek. Zakład w Koszalinie nadal prowadzi serwis i przeglądy pomp tego typu, być może w przyszłości uda się nam wysłać naszą BL-kę na taki przegląd.
Pompa napędzana jest przez 3-fazowy silnik 1,1kW. Wejście pompy połączone zostało wężem grubościennym 10mm z zaworem odcinającym, wyjście powinno być podłączone przez specjalny tłumik, aby pary oleju nie wydostawały się na zewnątrz, niestety w chwili obecnej nie posiadamy owej części i nie jesteśmy w stanie jej wykonać samodzielnie.
Zawór odcinający połączony jest zbrojonym wężem z króćcem stalowej płyty do której „przysysane” jest naczynie. Drugi króciec w płycie służy do połączenia z wakuometrem. Niestety jakość tego urządzenia pozostawia wiele do życzenia, nie dość że jest wyskalowany w inHg, a nie mmHg co utrudnia nam odczyt (jesteśmy jednak przyzwyczajeni do Europejskich standardów) to przy około -680mmHg wskazówka zatrzymuje się, choć po wstędze wyładowania w naczyniu mamy pewność iż ciśnienie nadal spada. Niestety na chwilę obecną jest to jedynie przyrząd poglądowy.

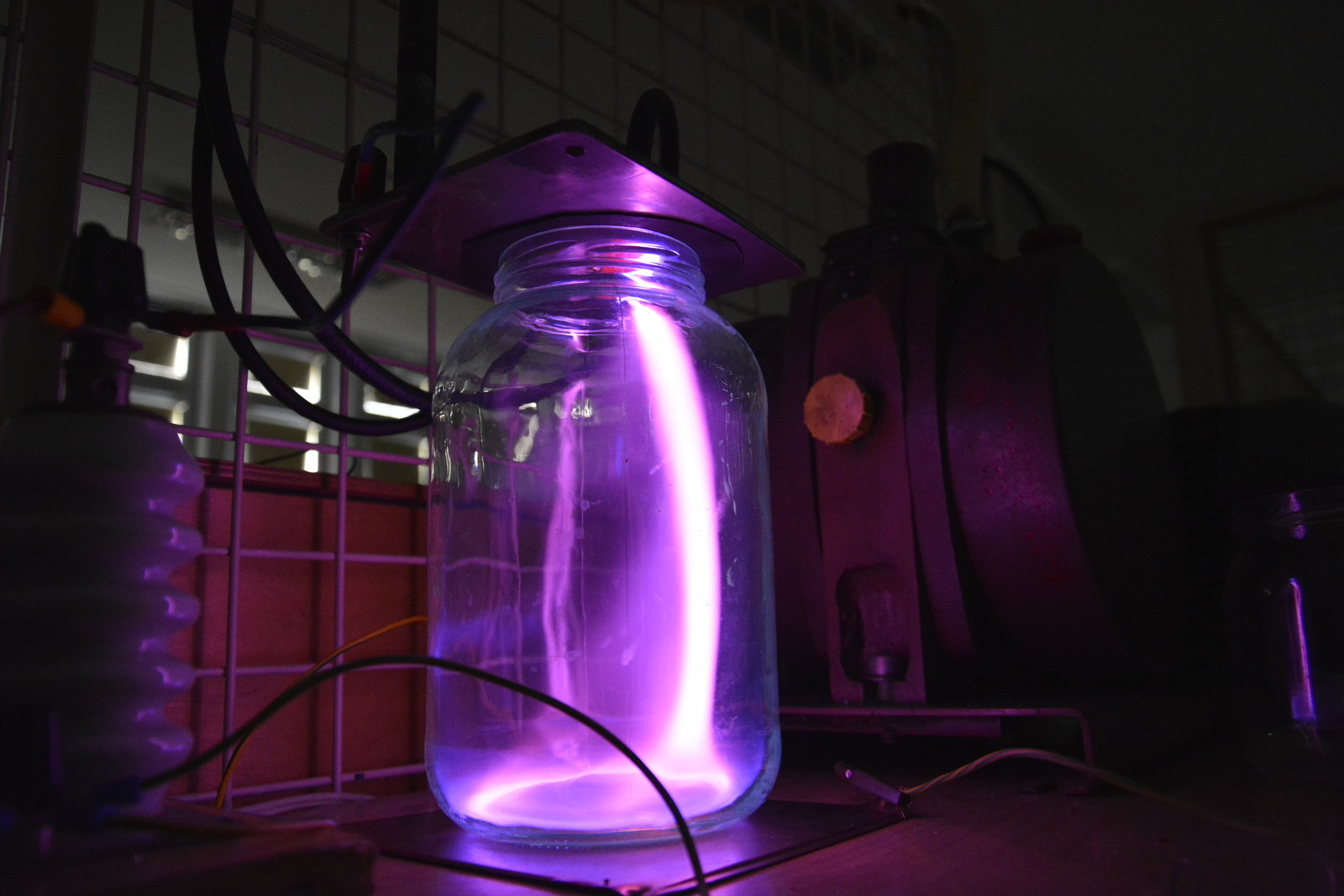

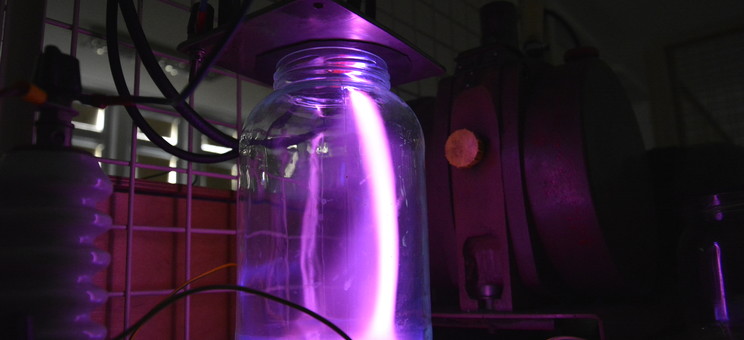

Jako źródło wysokiego napięcia zastosowaliśmy przetwornicę ZVS i transformatorek od telewizora. Nie jest to może najszczęśliwsze rozwiązanie problemu zasilania, ale na potrzeby eksperymentu wystarczyło. Jako naczynie użyliśmy słoika, jednak z obawy przed implozją nie wykorzystywaliśmy pełnej mocy pompy. W przyszłości na pewno zdobędziemy profesjonalne naczynie próżniowe i zobaczymy jakie efekty uda się nam uzyskać na pełnej mocy całego zestawu. Na chwilę obecną prezentują się one tak:
